ฟังก์ชั่นการเจาะหลัง

หน้าที่ของการเจาะกลับคือการเจาะ PCB ผ่านส่วนของรูที่ไม่มีส่วนเชื่อมต่อหรือการส่งใดๆ เพื่อหลีกเลี่ยงการสะท้อน การกระเจิง และการหน่วงเวลาของการส่งสัญญาณความเร็วสูง ซึ่งจะทำให้ "ความผิดเพี้ยน" ของสัญญาณ . การวิจัยแสดงให้เห็นว่าปัจจัยหลักที่ส่งผลต่อความสมบูรณ์ของสัญญาณของระบบสัญญาณ ได้แก่ การออกแบบ วัสดุ PCB สายส่ง ตัวเชื่อมต่อ การบรรจุชิป และปัจจัยอื่นๆ และรูทะลุมีผลต่อความสมบูรณ์ของสัญญาณมากกว่า

ข้อดี:

1. ลดเสียงรบกวน;

2. ความหนาของแผ่นในพื้นที่จะเล็กลง

3. ปรับปรุงความสมบูรณ์ของสัญญาณ

4. ลดการใช้รูตาบอดฝังและลดความยากในการผลิต PCB



กำลังการประมวลผล

①ระยะปลอดภัยขั้นต่ำระหว่างรูด้านหลังและวงจรคือ 0.12 มม.

②B ดอกสว่านเจาะรูด้านหลังมีขนาดใหญ่กว่าดอกสว่านเจาะรูมากกว่าหรือเท่ากับ 0.2 มม.

③C Minimum hole ring 0.075mm; To ensure that there is no residual copper at the orifice, back drilling requires B>C.

④ดอกเจาะหลัง 0.4~6.2 มม. มุมดอกสว่าน 165 องศา

⑤ความหนาไดอิเล็กทริกของชั้นควบคุมความลึกมากกว่าหรือเท่ากับ {{0}}}.1 มม. ฉนวนที่เหลือมากกว่าหรือเท่ากับ 0.1 มม.









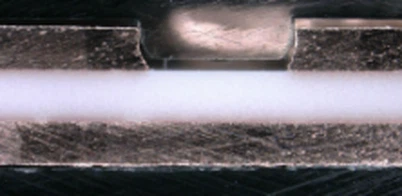

ประสิทธิภาพของบอร์ดเจาะหลัง
