สำหรับน้ำล้างแผงวงจรพิมพ์

การล้างแผงวงจรพิมพ์ด้วยน้ำเป็นวิธีการทำความสะอาดแผงวงจรพิมพ์ที่ผลิตขึ้น ในระหว่างกระบวนการผลิต สารเคมีและฝุ่นบางส่วนจะยังคงอยู่บนพื้นผิว ซึ่งอาจทำให้วงจรทำงานล้มเหลวหรือส่งผลกระทบต่อประสิทธิภาพการทำงานของชิ้นส่วนอิเล็กทรอนิกส์



ดังนั้น การล้างด้วยน้ำสามารถขจัดสิ่งตกค้างเหล่านี้ได้โดยใช้สารทำความสะอาดเฉพาะและการไหลของน้ำแรงดันสูง เพื่อให้มั่นใจว่าพื้นผิวของแผงวงจรพิมพ์สะอาด ซึ่งจะช่วยปรับปรุงคุณภาพและความน่าเชื่อถือ



แผงวงจรพิมพ์เป็นส่วนประกอบที่สำคัญอย่างหนึ่งในผลิตภัณฑ์อิเล็กทรอนิกส์ ซึ่งทำหน้าที่เชื่อมต่อวงจรและส่งสัญญาณ เพื่อให้มั่นใจในคุณภาพและความเสถียรในระยะยาวของแผงวงจรพิมพ์ บ่อยครั้งที่จำเป็นต้องล้างแผงวงจรพิมพ์ในกระบวนการผลิต



การล้างน้ำคือการส่งแผ่นวงจรพิมพ์ที่ผ่านการพิมพ์ เคลือบทอง หรือต้านทานการบัดกรีเข้าเครื่องซักผ้าเพื่อทำการล้าง จุดประสงค์คือเพื่อทำความสะอาดสารเคมีและฝุ่นละอองที่ตกค้างบนพื้นผิว เพื่อให้แน่ใจว่าแผงวงจรพิมพ์ปราศจากสิ่งสกปรกจากน้ำมัน ไม่มีสารตกค้าง แห้งและไม่มีน้ำสำหรับการบำบัดต่อไป



ในขั้นตอนการล้างด้วยน้ำ แผงวงจรพิมพ์จะได้รับการทำความสะอาดล่วงหน้าก่อน กล่าวคือ บอร์ดจะถูกใส่ลงในถังทำความสะอาด และตะกรันทองแดงและฝุ่นจะถูกชะล้างโดยการไหลของอากาศที่ถูกบังคับ ถัดมาคือการล้างต้นแบบ ขั้นตอนนี้คือการทำให้บอร์ดอยู่ในถังทำความสะอาดโดยใช้ปั๊มพิเศษเพื่อกวาดน้ำเพื่อล้างสิ่งสกปรกบนพื้นผิว, น้ำยาพิมพ์อิมัลชัน, กาวที่เหลือ ฯลฯ จากนั้นจึงล้างซึ่งส่วนใหญ่จะทำให้บอร์ดผ่าน ถังซักในช่วงเวลาหนึ่งเพื่อขจัดส่วนประกอบที่ตกค้างของน้ำซัก และลดการรบกวนของสิ่งสกปรกในกระบวนการถัดไป



เป็นที่น่าสังเกตว่าการล้างน้ำต้องใช้น้ำปราศจากไอออนคุณภาพสูง เนื่องจากน้ำปราศจากไอออนไม่มีไอออน แบคทีเรีย และสิ่งเจือปนเป็นเงื่อนไขที่จำเป็นสำหรับการผลิตแผงวงจรพิมพ์อิเล็กทรอนิกส์

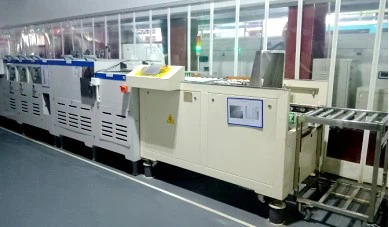

ภาพ:สายการผลิตน้ำล้าง



ผลกระทบของการล้างน้ำต่อคุณภาพรวมถึงประเด็นต่อไปนี้:



1. การกำจัดสิ่งตกค้าง: กระบวนการผลิต PCB จะทำให้เกิดสิ่งตกค้างต่างๆ เช่น กากการเชื่อม น้ำมัน ฝุ่น และอื่นๆ หากสิ่งตกค้างเหล่านี้ไม่ได้รับการทำความสะอาดอย่างทั่วถึง อาจส่งผลเสียต่อประสิทธิภาพและความน่าเชื่อถือของบอร์ดได้ การล้างบอร์ดสามารถขจัดสิ่งตกค้างเหล่านี้ได้ ดังนั้นจึงรับประกันคุณภาพของบอร์ด



2.หลีกเลี่ยงการลัดวงจร: มีจุดเชื่อมต่อวงจรขนาดเล็กจำนวนมากบนแผงวงจรพิมพ์ และหากมีมลพิษบนจุดเชื่อมต่อเหล่านี้ อาจทำให้เกิดปัญหาไฟฟ้าลัดวงจรได้ สิ่งปนเปื้อนเหล่านี้สามารถกำจัดออกได้ด้วยการล้างเพื่อหลีกเลี่ยงการเกิดไฟฟ้าลัดวงจร



3. ตรวจสอบพื้นผิวของแผงวงจรพิมพ์: พื้นผิวของ PCB มีผลกระทบอย่างมากต่อรูปลักษณ์และประสิทธิภาพขั้นสุดท้าย หากมีรอยเปื้อนและข้อบกพร่องบนพื้นผิวของแผงวงจรพิมพ์ อาจส่งผลต่อคุณภาพของผลิตภัณฑ์ขั้นสุดท้ายและความสามารถในการแข่งขันในตลาด การล้างด้วยน้ำสามารถรับประกันความเรียบของพื้นผิวของแผงวงจรพิมพ์

4. ตรวจสอบประสิทธิภาพทางไฟฟ้าของ pcb: หากมีมลพิษและสารตกค้างบนพื้นผิวของบอร์ด อาจส่งผลเสียต่อประสิทธิภาพทางไฟฟ้า โดยการล้างน้ำ มลพิษและสารตกค้างเหล่านี้สามารถกำจัดออกได้ ทำให้มั่นใจได้ถึงประสิทธิภาพทางไฟฟ้าของ PCB



การล้างน้ำเป็นกระบวนการที่สำคัญในการผลิตแผงวงจรพิมพ์ เมื่อเทียบกับกระบวนการอื่น ๆ กระบวนการล้างน้ำนั้นค่อนข้างง่าย แต่กระบวนการนี้มีบทบาทสำคัญในคุณภาพของ pcb และเป็นการรับประกันที่สำคัญถึงคุณภาพของแผงวงจรพิมพ์
