วิธีการชุบทองหนาแบบไม่ใช้ไฟฟ้าแบบเลือก

จุดมุ่งหมาย

เพื่อพัฒนาวิธีการชุบทองแบบหนาแบบไม่ใช้ไฟฟ้าแบบคัดเลือก และกลายเป็นกระบวนการชุบผิวที่หลากหลาย



เป้าหมาย

ความหนาของทองแบบเลือกจะสูงกว่า {{0}}.3um และความหนาของทองแบบไม่คัดนั้นมีค่ามากกว่า 0.1um



ปัญหา

①การตกตะกอนทางเคมีของทองจากปฏิกิริยาการแทนที่ โดยมีความหนาของทอง 0.03-0.05 ไมครอน เหมาะสำหรับพื้นผิวเชื่อมเท่านั้น

②เมื่อพื้นผิวของนิกเกิลค่อยๆ ถูกปกคลุมด้วยชั้นทอง อัตราการสะสมตัวจะช้าลง และความหนาของทองจะมากกว่า 0.3 ไมครอนและหนาแน่นได้ยาก

③การชุบด้วยไฟฟ้าต้องใช้ตะกั่วเพิ่มเติม ซึ่งไม่สะดวกที่จะเพิ่มเมื่อเครือข่ายเชื่อมต่อกัน



หลักการ

①ชั้นนิกเกิลใช้สำหรับการลดการเร่งปฏิกิริยา อะตอมของไฮโดรเจนถูกดูดซับเพื่อรับอิเล็กตรอน ไฮโดรเจนปรมาณูถูกจัดเตรียมโดยรีดักแตนท์ อะตอมไฮโดรเจนจะสูญเสียอิเล็กตรอนและเข้าสู่สารละลายกลายเป็นไฮโดรเจนไอออน

②สายไฟเดิมของแผงวงจรและชั้นโลหะของแผ่นประสานเดียวกันทำหน้าที่นำอิเล็กตรอน ไอออนของทองได้รับอิเลคตรอนอย่างต่อเนื่องบนผิวทองและสะสมไว้ ซึ่งเทียบเท่ากับการปิดทองด้วยไฟฟ้า



วิธีการและขั้นตอน

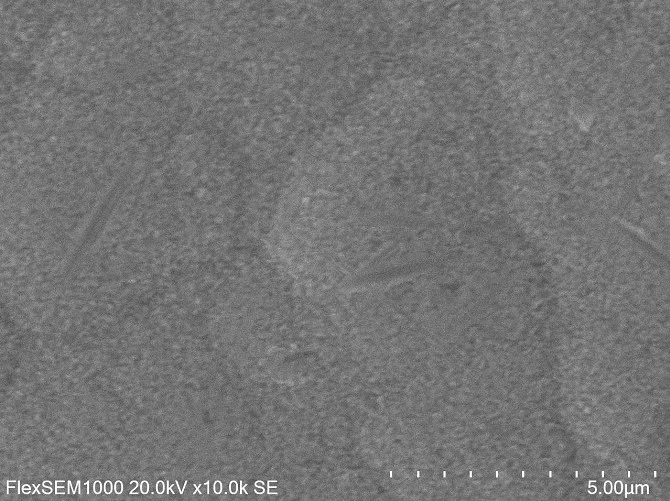

ขั้นตอนที่ 1: ดำเนินการชุบทองแทนที่ด้วยสารเคมีแบบดั้งเดิม รูปภาพเป็นภาพ SEM 10,000 เท่าของพื้นผิวทอง และความหนาของทองคือ<0.02um

เป้าหมาย:เปิดเผยชั้นนิกเกิลเพื่อรับอิเล็กตรอนรีดิวซ์

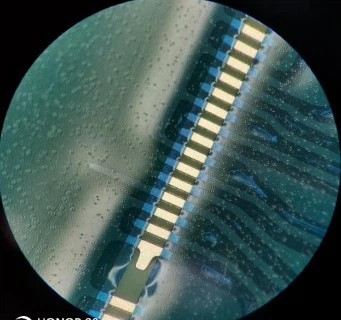

ขั้นตอนที่ 2: วางฟิล์มป้องกันการชุบเพื่อให้แผ่นกาวเคลือบด้วยทองคำหนา



ขั้นตอนที่ 3: ดำเนินการชุบทองแบบไม่ใช้ไฟฟ้าแบบลดขนาดครั้งแรก

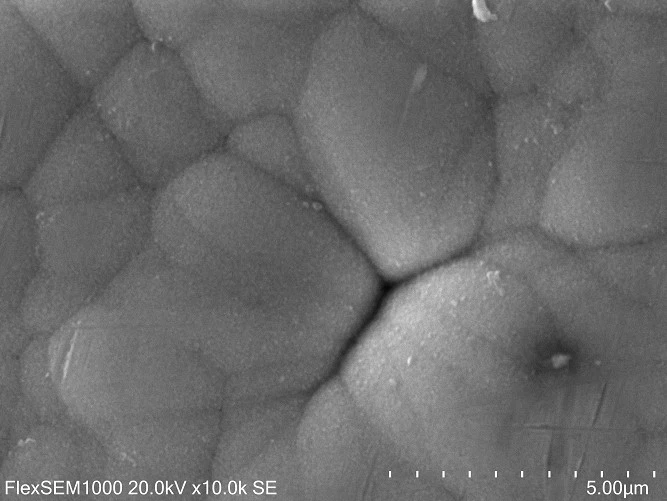

ภาพนี้เป็นภาพ SEM ทอง 10,000 เท่า

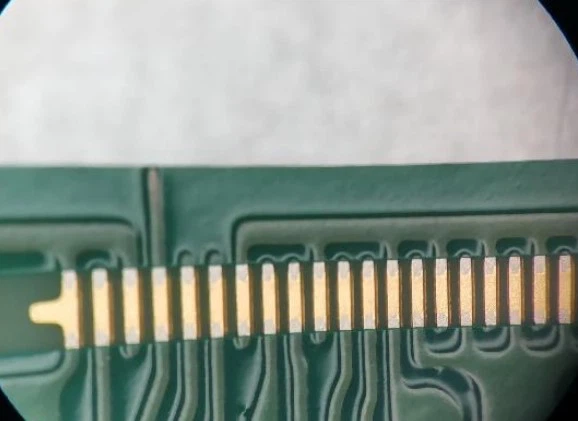

ขั้นตอนที่ 4: นำฟิล์มเคลือบป้องกันออก



ขั้นตอนที่ 5: ลดการชุบทองแบบไม่ใช้ไฟฟ้าอีกครั้ง

ภาพนี้เป็นภาพ SEM ทอง 10,000 เท่า







ผล



ผลการวัดความหนาทอง	ทดแทนทองคำบางทางเคมีเป็นครั้งแรก	ชุบทองเคเคมิคอลหนาครั้งแรก	ชุบทองหนาลดสารเคมีเป็นครั้งที่สอง
คัดตำแหน่งทองคำหนาเคมี	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
สถานที่อื่น ๆ	0.009-0.014μm	เคลือบด้วยฟิล์มกันรอย	0.105-0.111μm



บทสรุป

วิธีการชุบทองแบบไม่ใช้ไฟฟ้าแบบเลือกสามารถตอบสนองความต้องการเป้าหมายได้
